Столичный подход к наружке за околицей. Оформление подстанции «Дорохово» компанией «Альтима-Р»

В недалеком будущем подстанции 500 кВ Дорохово предстоит стать первым объектом Второго московского кольца 500 кВ. Чему должно было соответствоватьи внешнее оформление - по сравнению с предыдущими объектами элементы — фирменный знак и надписи должны были быть масштабнее, при этом соблюдена утвержденная в брендбуке технология исполнения — нержавеющая сталь. Генподрядчик и проектировщик строительного объекта – ОАО «Стройтрансгаз» - провел тендер на изготовление и установку элементов внешнего оформления для данного объекта ФСК РОССИИ, по итогам которого исполнителем задачи была выбрана компания «Альтима-Р».

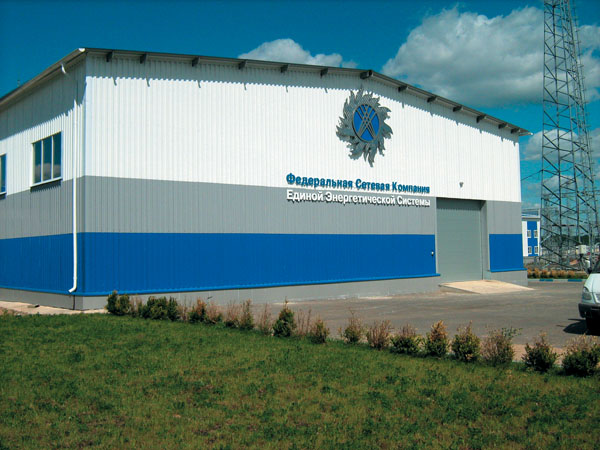

Главным элементом оформления является световой объемный логотип ФСК ЕЭС из нержавеющей стали размером 3,44 х 3,3 м на здании холодного склада, он сопровождается надписью «Федеральная сетевая компания Единой Энергетической Сети», а также в рамках проекта было осуществлено оформление въездных ворот.

Эстетика или масштаб

Данный выбор не стоял перед заказчиком, нужно было соблюсти оба требования. Очень важно было даже в таком масштабе логотипа добиться визуальной целостности, то есть избежать заметных стыков. Стоит отметить, что не все компании, принимавшие участие в тендере могли обеспечить данное требование, даже из числа тех , кто уже выполнял схожие задачи для ФСК РОССИИ, но меньшего масштаба.

Технология создания элемента габаритами 3,44 х 3,3 м из одного листа нержавейки стандартного размера (2,5 х 1,5 м) естественно не существует. Однако, мастерство как раз и заключается в том, чтобы находить решения даже в таких сложных ситуациях. Логотип для данного объекта представляет собой многослойную конструкцию, состоящую из отдельных элементов, которые вместе придают объем довольно консервативному логотипу. Все его элементы выполнены из нержавеющей стали. На подложке из шлифованной стали закреплены лучи из глянцевой нержавеющей стали, каждый индивидуальной формы. Дополнительный объем лучам придает окантовка, каждый ее отрезок был спрограммирован, а затем ювелирным образом изогнут и припаян точно на свое место фактически в ручную. Средняя часть логотипа тоже объемная (2-уровневая) и выполнена методом инкрустации, элементы покрашены по RAL 5005, полосы - по RAL 9007. По периметру лучей установлены светодиодные кластеры белого холодного свечения, которые в темное время суток обеспечивают контражурную подсветку всей конструкции.



Для крепления логотипа к стене здания был сделан несущий металлокаркас (из профильной стальной трубы 20х20 мм). Особенно это было важно для данного случая, когда фасад выполнен из сэндвич-панелей. Сквозное крепление обеспечило надежность даже в условиях значительного вес установки ( в данном случае свыше 50 кг).

Логотип дополняла двухуровневая надпись «Федеральная Сетевая Компания Единой Энергетической Сети» длиной около 8 м и высотой почти 1 м. Изготовление отдельных букв не представляло особой сложности — это объемные буквы без подсветки из нержавеющей стали (шлифованная). Однако здесь было важно при креплении соблюсти требование заказчика о минимальном вмешательстве в объекты инфраструктуры подстанции. И чтобы делать меньше отверстий в стенах холодного склада была изготовлена несущая конструкция, на которую и крепились буквы. Данный каркас покрашен в цвет фасада и практически не заметен и обеспечил минимально число точек крепления к фасаду.

Вибрационный момент

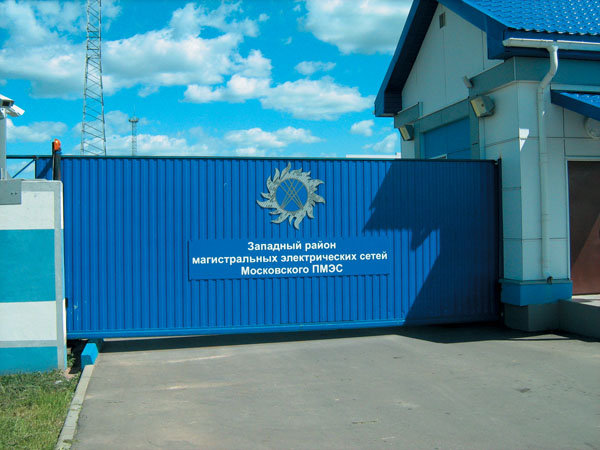

Еще одна непростая задача ожидала специалистов «Альтима-Р» при оформлении въездов на территорию подстанции. С первого взгляда — конструкции здесь более простые и не представляют сложности. По эскизам заказчика требовалось создать идентичный логотип, но здесь уже никто не гнался за объемом. Крепился он непосредственно к раздвижной части ворот, и с учетом того, что зазор между воротами и забором очень небольшой, было решено отказаться от объемного логотипа, а наоборот сделать его минимально тонким, при этом таким же многослойным как и основной. Динамичная «основа» скрывала в себе еще один важный аспект — это вибрация, которая неизбежно оказывает влияние на крепление к воротом любых элементов, особенно когда речь идет об откатных воротах из профнастила с гофрированной поверхностью. Важно было предусмотреть надежность конструкции, чтобы крепления выдерживали все нагрузки из-за неизбежных вибраций.

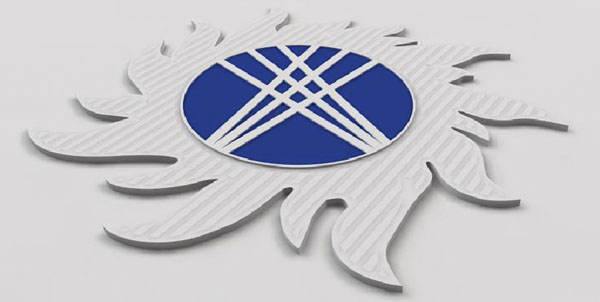

Таким образом для размещения логотипов на воротах (основной въезд и въезд на территорию РМЭС) была применена фальшь подложка из нержавеющей стали для жесткости конструкции. Сквозное крепление было предусмотрено только для нее, что обеспечивало надежность с минимальным числом просверленных отверстий в самой конструкции ворот. В фальшь-подложке были утоплены саморезы для крепления логотипа таким образом, что они не видны на лицевой его поверхности. Каждый логотип размером 1,02 х 0,98 м. Представляет собой плоскую конструкцию из из нержавеющей стали (шлифованная). Лучи с накладными полосами из зеркальной глянцевой нержавеющей стали. Средняя часть логотипа выполнена методом инкрустации металла в металле и покрашена в цвета RAL 5005 и RAL 9007 (полосы).
На воротах при въезде на территорию РМЭС размещены также плоские несветовые буквы из нержавеющей стали «Западный район магистральных электрических сетей Московского ПМЭС» (покраска порошковая по RAL). Габариты надписи - 2,84 х 0,46 м. Они закреплены с помощью скотча «3М» на подложке из композитного материала.



Стоит также отметить, что работа стартовали фактически с чистого листа. Компании были предоставлены лишь фотографии логотипа и будущего объекта, поэтому проработка проекта, отрисовка отдельных элементов заняла значительное время. Несмотря на все сложности, некоторые из которые выявлялись не сразу, а в ходе работ на объекте, заказ был выполнен в кротчайшие сроки — всего за 15 дней. Очевидно, не каждая компания способна справится с такой задачей, компании «Альтима-Р» это удалось!
